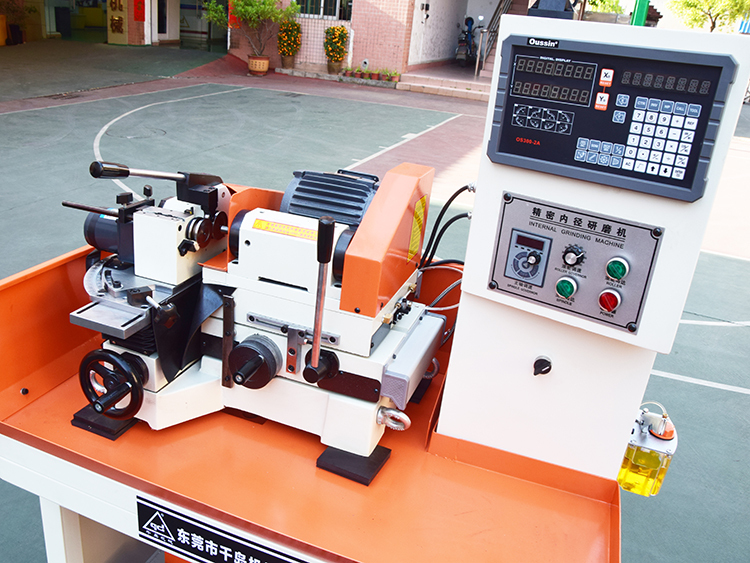

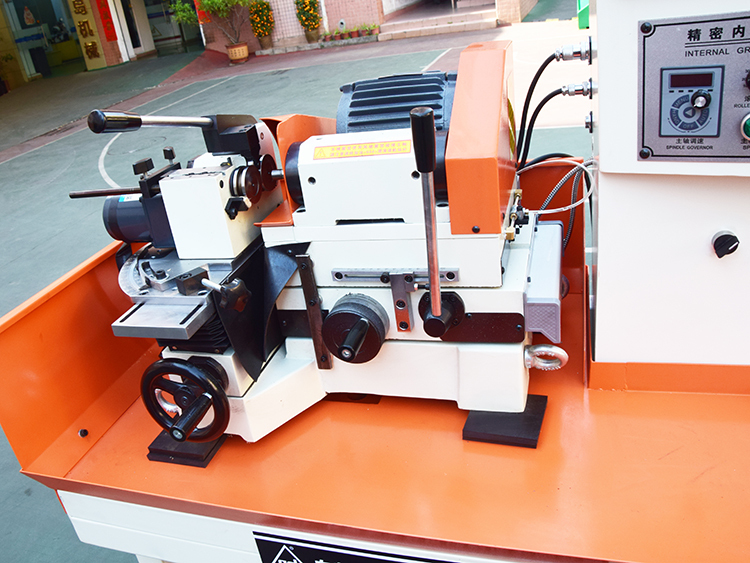

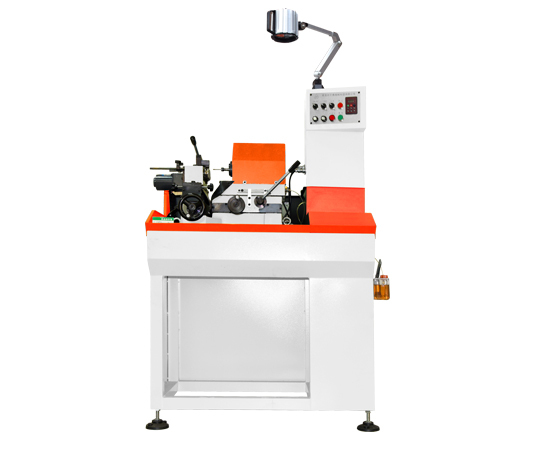

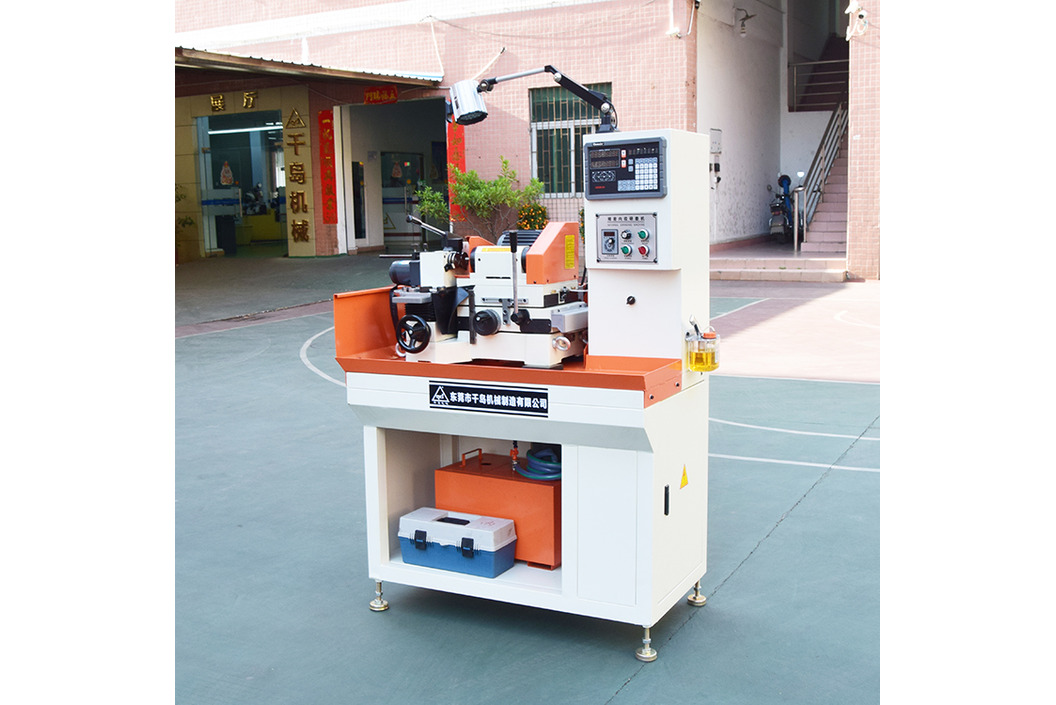

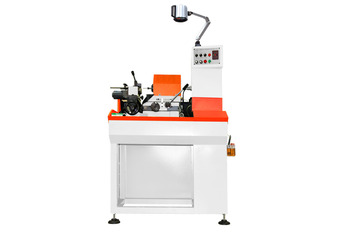

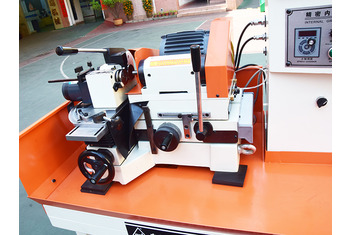

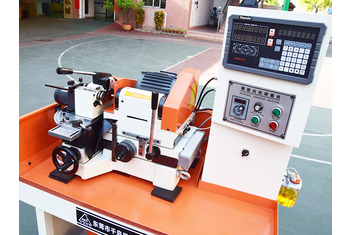

Станок для шлифования пуансонов с высокоточным внутренним диаметром Qdgrinder GD-02
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Характеристики
Технические параметры GD-02 Диаметр зажимаемого изделия Φ1.5-25mm Максимальный ход Горизонтальный 40mm Продольный 70mm Скорость вращения рабочей головки 0-180rpm Угол вращения рабочей головки ±5° Скорость вращения шпинделя 0-5500rpm Мотор шпинделя 3/4HP.3Φ Габариты станка (Д×Ш×В) 600×500×1500mm Вес станка (примерно) 160kg Диапазон обработки (наружный диаметр) Φ1-20mm -
Описание
Обрабатываемые изделия:
1. Направляющая втулка
2. Промышленные иглы
3. Хозяйственные иглы
4. Пружинные захваты
5. Внутренние отверстия керамических форсунок
6. Керамические направляющие втулки
7. Шлифовка незначительного внутреннего диаметра соответствующих деталей
Алмазный полировочный инструмент
Станок демонстрирует отличную силу резания, может моделировать изделие в зависимости от различных требований по шлифовке.
Стандартная дополнительная оснастка
1. Пружинный захват
2. Гайка
3. Ящик с инструментами и запчасти
4. Охладительная установка
5. Вращающаяся роликовая головка, угол вращения ±45°
6. Кварцевая рабочая лампа 1 комплект
Специальная дополнительная оснастка
1. Поддерживающий люнет
Примечание:
При дооснащении поддерживающим люнетом, максимальная длина зажимаемого изделия может достигать 400 мм.
2. Вращающийся диск
3.Поддерживающий люнет
4. Шпиндель
5. Изделие
6. Ролики
7. Поддерживающий люнет с роликовыми головками
-
