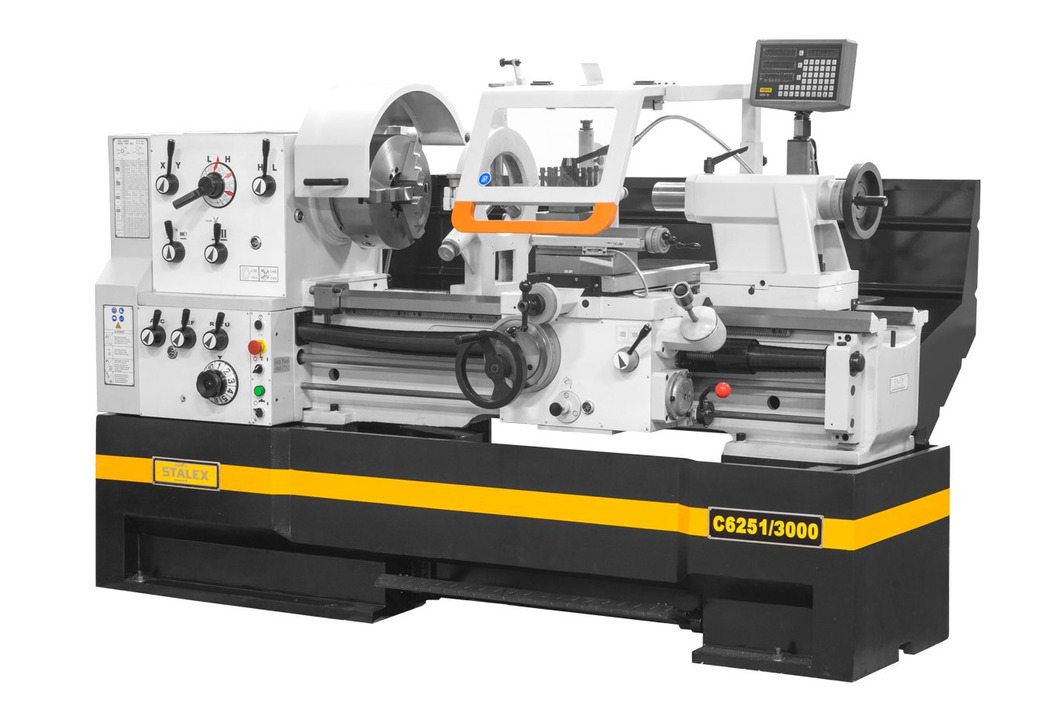

Станок токарно-винторезный STALEX C6251/3000
| ∅ обработки над станиной | 510 мм |
| ∅ отверстия шпинделя | 80 мм |
| Расстояние между центрами | 3000 мм |
| Мощность | 7.5 кВт |
| Масса | 2805 кг |
| Габариты | 4340×1150×143 мм |
| Напряжение | 400 В |
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Задать вопрос
-
Характеристики
Диаметр обточки над станиной510 ммМакс. Ø вращения (съемный мостик)735 ммØ обточки над поперечным суппортом305 ммРасстояние между направляющими350 ммДлина съемного мостика170 ммРасстояние между центрами3000 ммЧастота вращения шпинделя, 1225-1600 об/минКонус шпинделяМТ-7Присоединение шпинделя, CamlockD1-8 (DIN5029)Проходное отверстие шпинделя80 ммПродольная подача,350,059-1,646 мм/обПоперечная подача,420,020-0,573 мм/обМетрическая резьба, 470,2-14Дюймовая резьба, 602-112 TPIПитчевая резьба, 504-112 DPМодульная резьба, 340,1-7MPМаксимальный размер инструмента25х25 ммУскор. перем. продольного суппорта4,5 м/минХод поперечного суппорта316 ммХод верхнего суппорта130 ммКонус пиноли задней бабкиМТ-5Ход пиноли задней бабки180 ммДиаметр пиноли задней бабки75 ммМощность главного привода7,5 кВтМощность насоса СОЖ0,13 кВтГабаритные размеры4340×1150×1430 ммМасса нетто/брутто2805/3270 кг -
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Закаленные и отшлифованные направляющие станины;

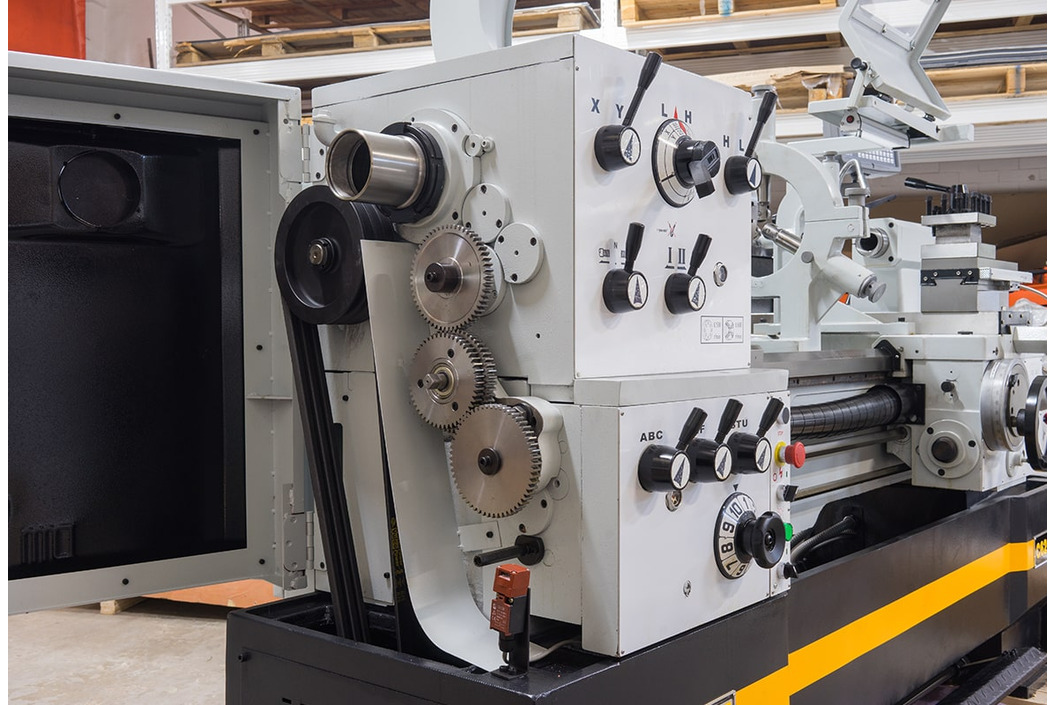

• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8;

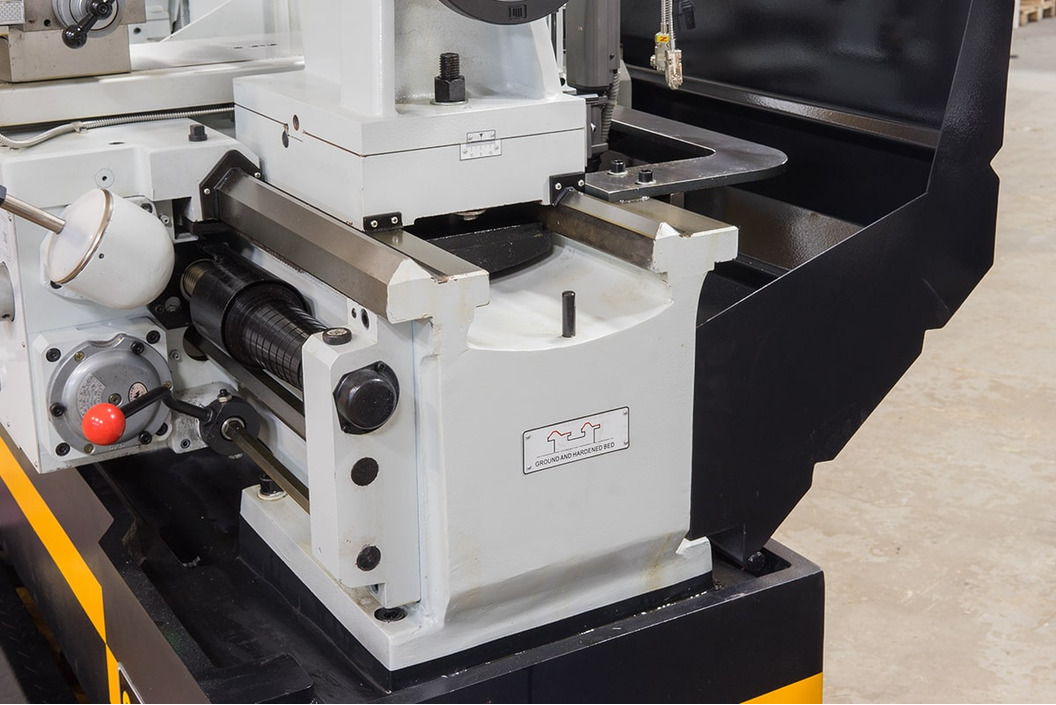

• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Регулировка зазоров направляющих при помощи клиновых планок;

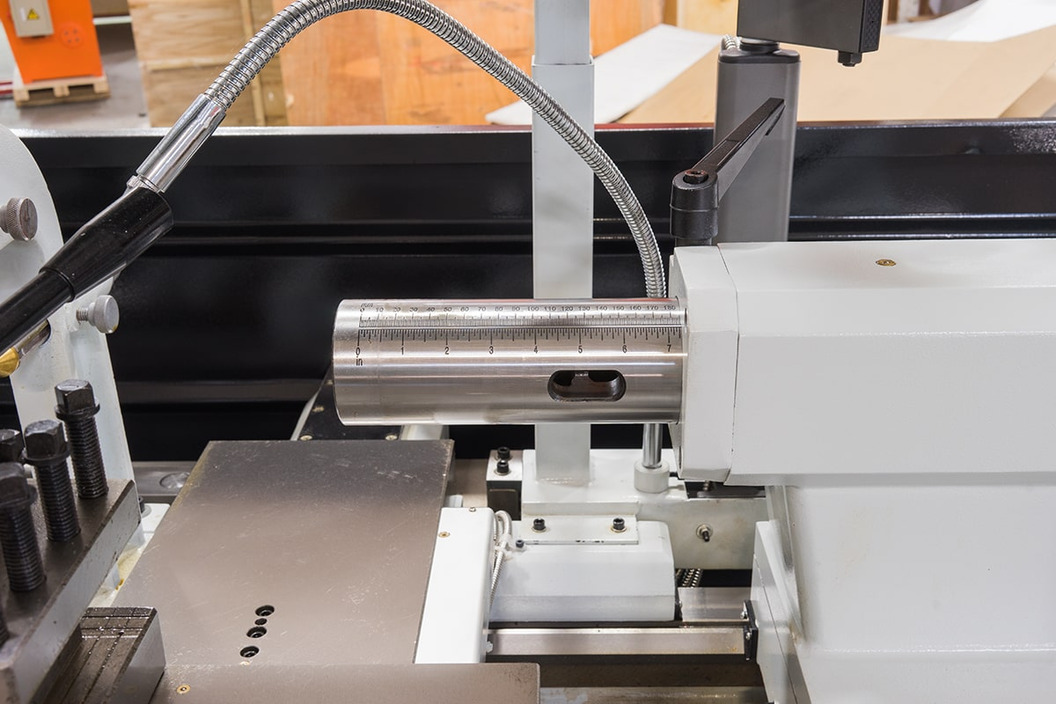

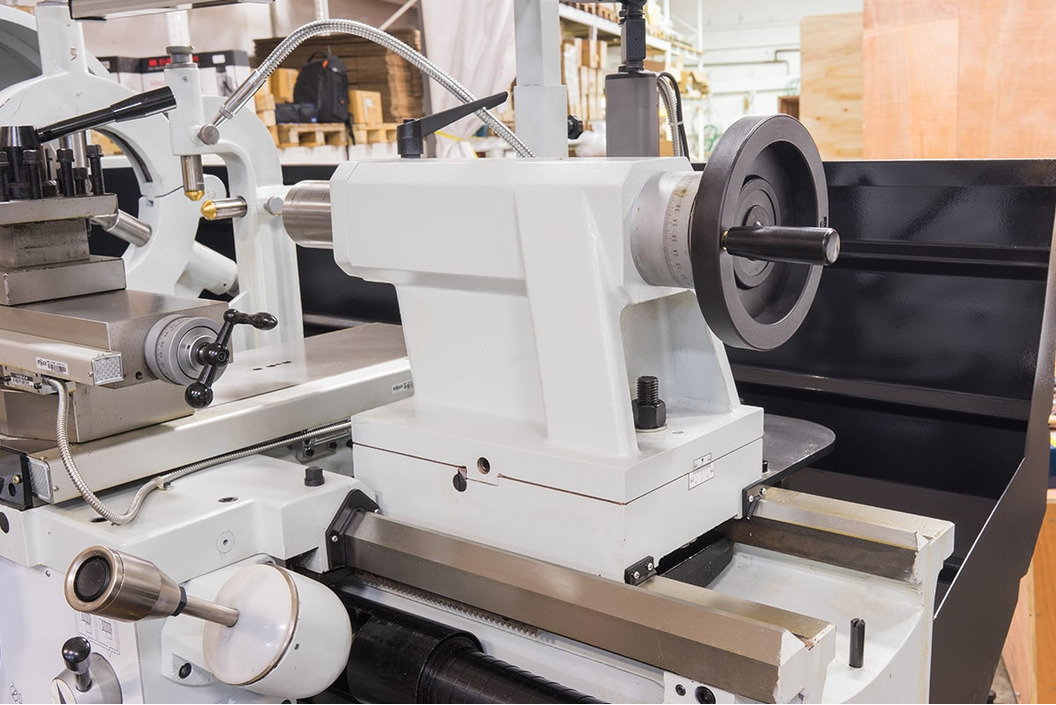

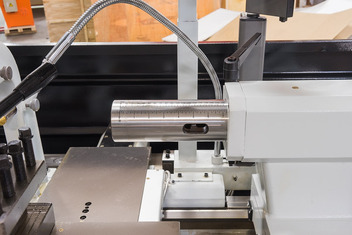

• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• Электрокомпоненты Siemens
• СE комплектация -

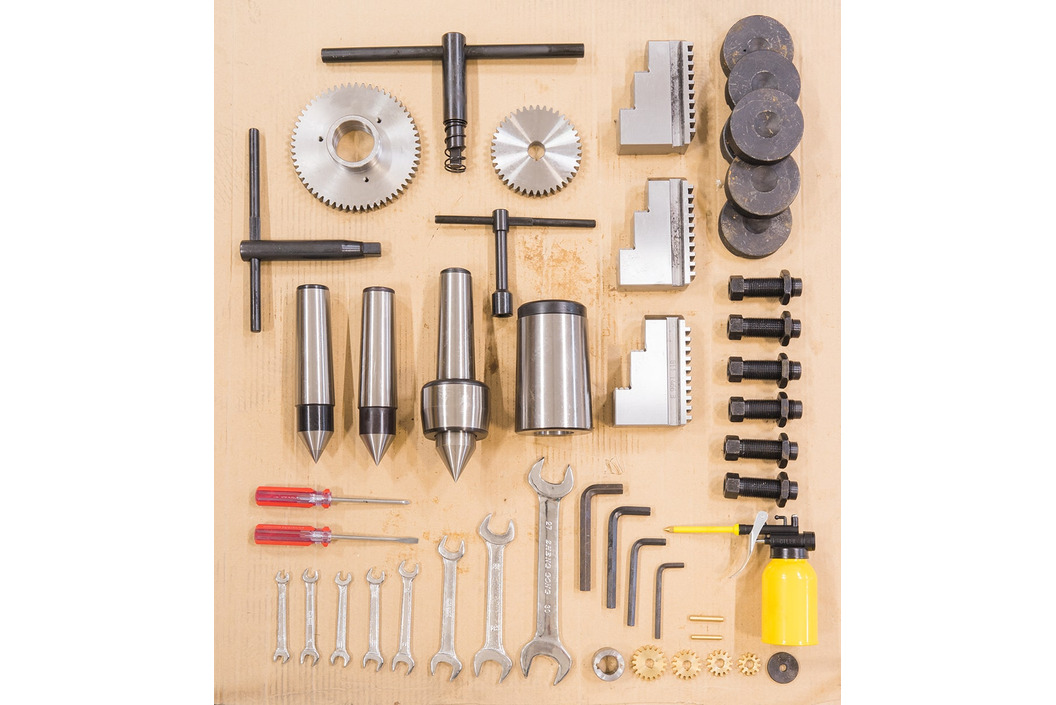

Комплектация

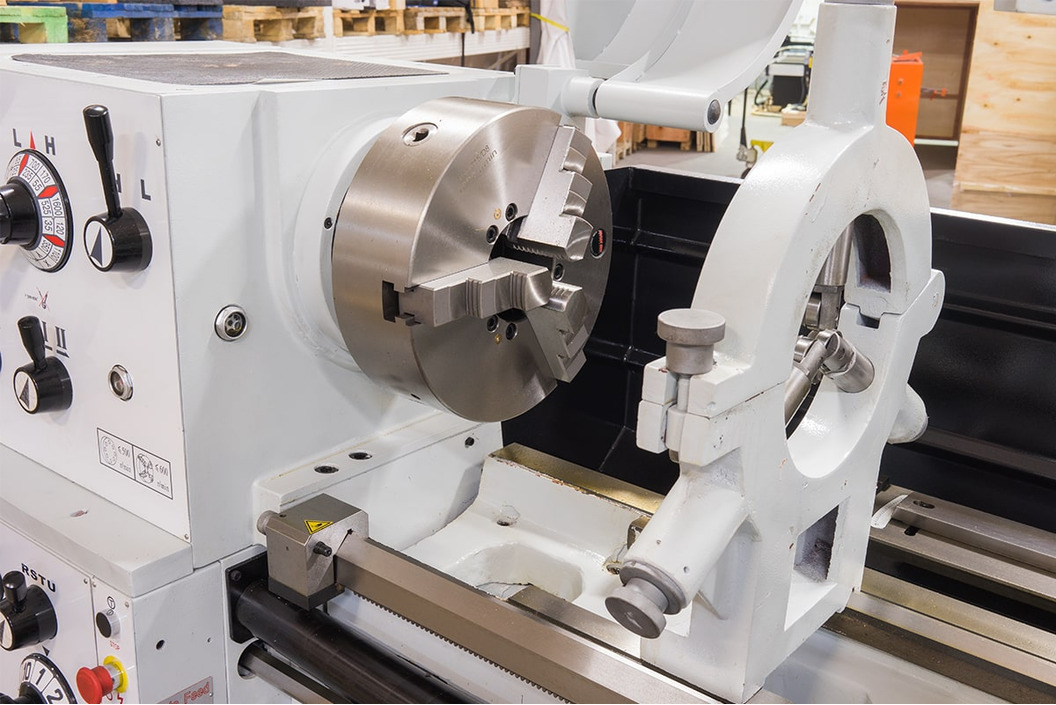

1) 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;

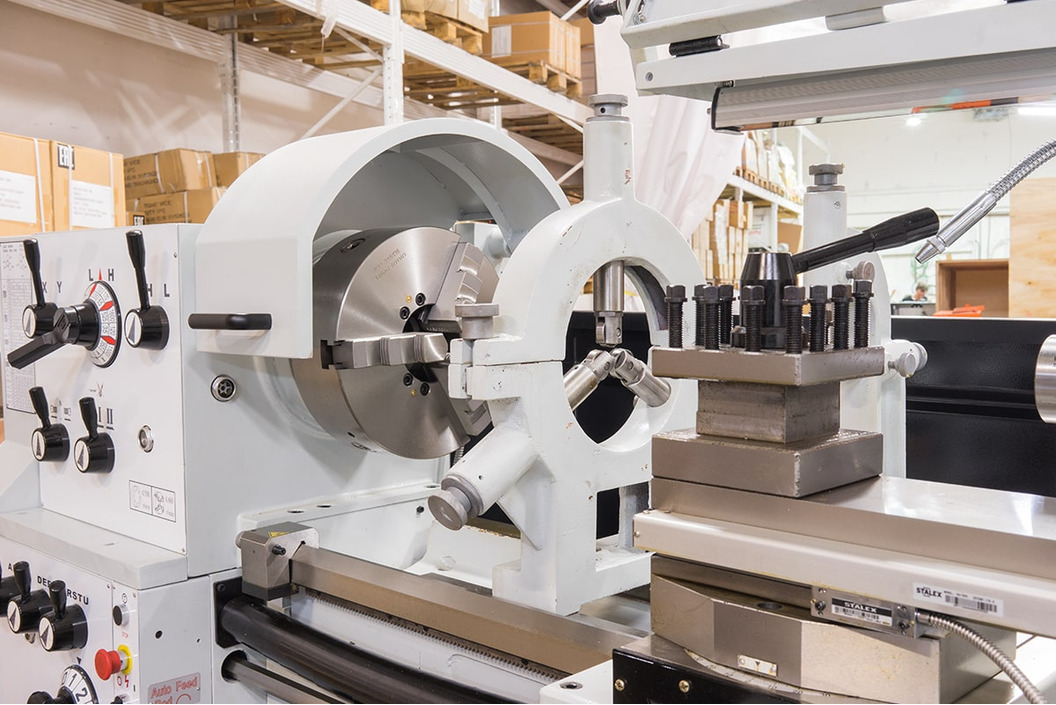

2) 4-х позиционный резцедержатель;
3) 4-х кулачковый патрон Ø350 мм;
4) Планшайба Ø 450 мм;

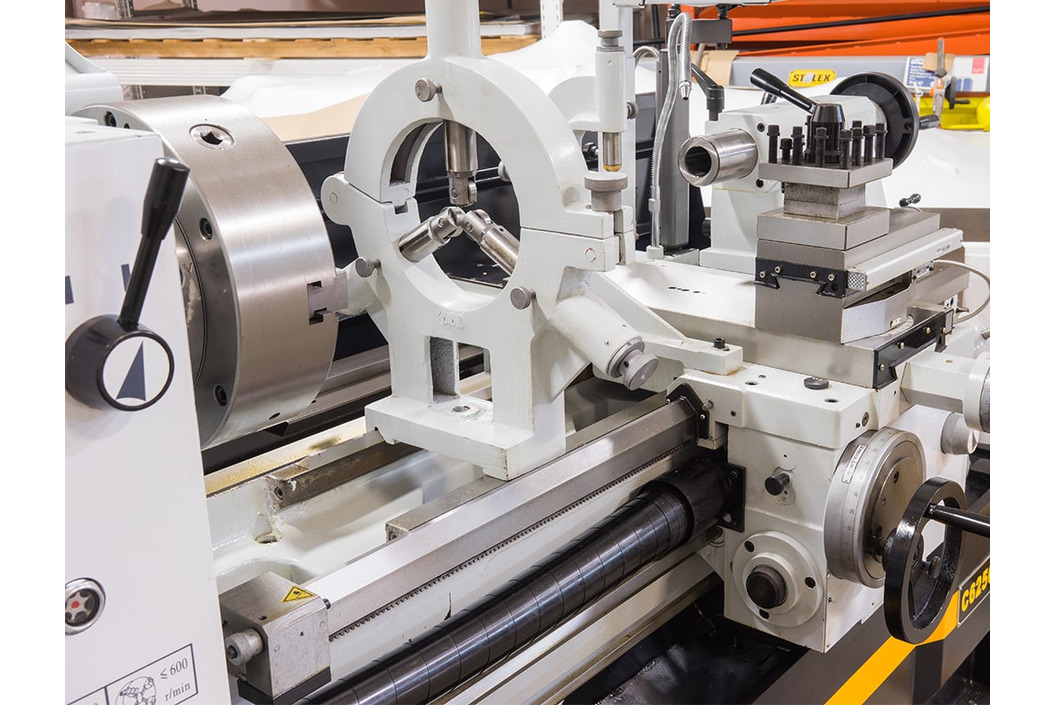

5) Подвижный люнет Ø16-95 мм
6) Не подвижный люнет Ø19-165 мм
7) Не вращающийся центр МТ-5
8) Переходная втулка МТ-5;

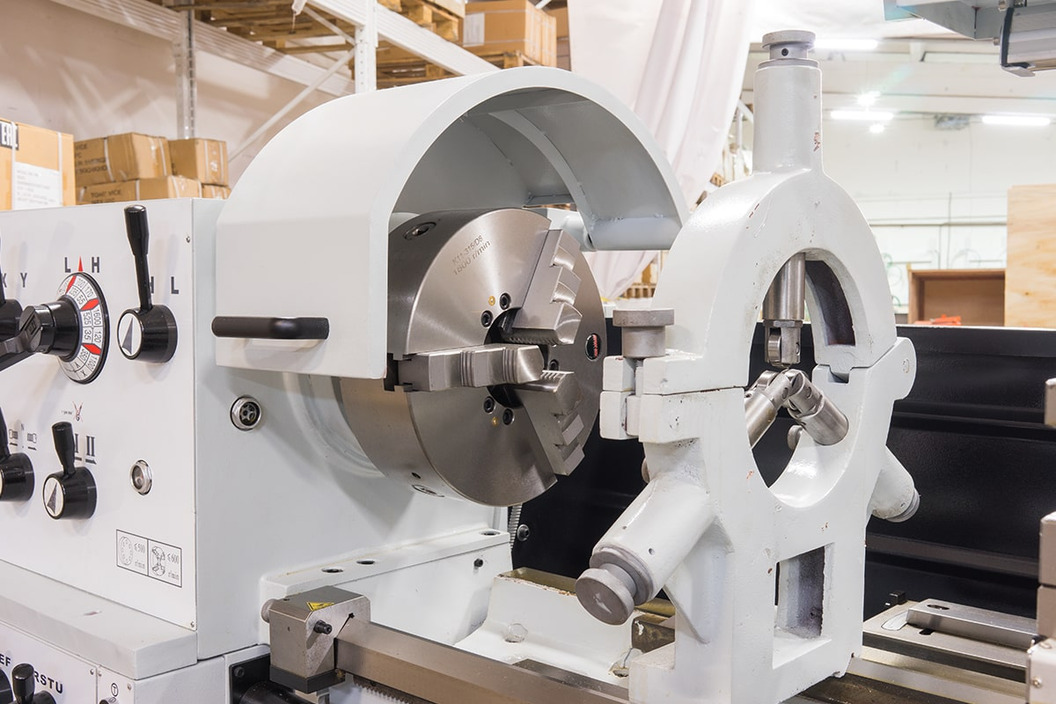

9) Защитный экран патрона с концевым выключателем;

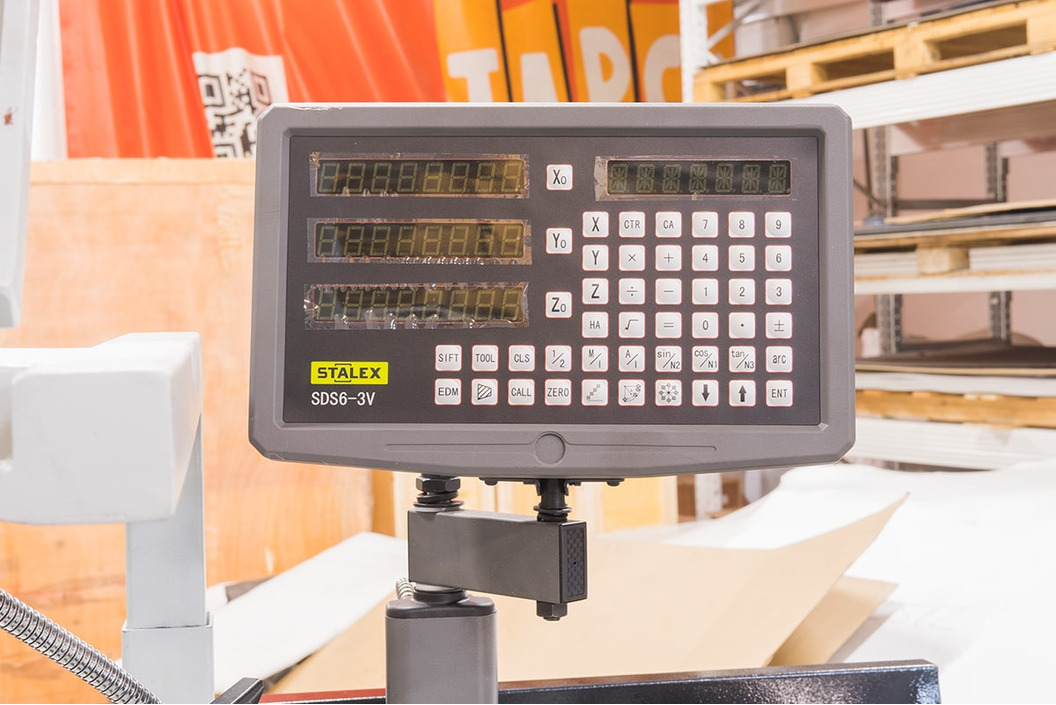

10) УЦИ по трем осям(Sino);
11) Вал управления с регулируемыми кулачками (откл.продольной подачи);
12) Концевой упор продольного перемещения;
13) Регулируемые опоры станины;
14) Поддон для сбора стружки;
15) Задняя защитная стенка;
16) Ножной тормоз шпинделя с концевым выключателем;
17) Система подвода СОЖ;
18) Галогенная лампа местного освещения;
19) Инструкция по эксплуатации и деталировка
20) Инструмент для обслуживания в инструментальном ящике -
