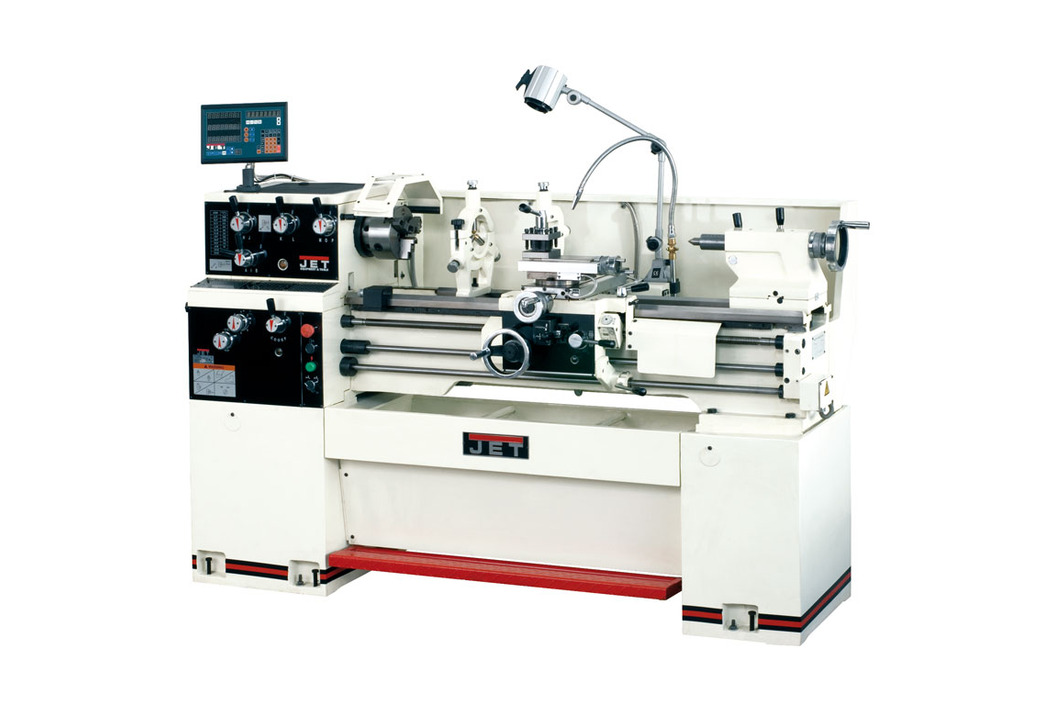

Токарно-винторезный станок GH-1440W3 DRO
| ∅ обработки над станиной | 356 мм |
| ∅ отверстия шпинделя | 40 мм |
| Расстояние между центрами | 1015 мм |
| Регулировка частоты вращения шпинделя | Ступенчатая |
| Мощность | 4,25 кВт |
| Масса | 1005 кг |
- ∅ обработки над станиной: 180 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 350 мм
- Мощность: 0.59 кВт
- Масса: 44 кг
- ∅ обработки над станиной: 180 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 350 мм
- Мощность: 0,75 кВт
- Масса: 50 кг
- Напряжение: 220 В
- ∅ обработки над станиной: 330 мм
- ∅ отверстия шпинделя: 38 мм
- Расстояние между центрами: 1015 мм
- Мощность: 2,8 кВт
- Масса: 650 кг
- Напряжение: 380 В
- ∅ обработки над станиной: 460 мм
- ∅ отверстия шпинделя: 80 мм
- Расстояние между центрами: 1015 мм
- Мощность: 8,8 кВт
- Масса: 2267 кг
- Напряжение: В
- ∅ обработки над станиной: 280 мм
- ∅ отверстия шпинделя: 32 мм
- Расстояние между центрами: 457 мм
- Мощность: 3,3 кВт
- Масса: 1100 кг
- Напряжение: 400 В
- ∅ обработки над станиной: 210 мм
- ∅ отверстия шпинделя: 20 мм
- Расстояние между центрами: 450 мм
- Мощность: 1,3 кВт
- Масса: 94 кг
- Напряжение: 220 В
- ∅ обработки над станиной: 330 мм
- ∅ отверстия шпинделя: 38 мм
- Расстояние между центрами: 760 мм
- Мощность: 2,8 кВт
- Масса: 600 кг
- Напряжение: 380 В
- ∅ обработки над станиной: 500 мм
- ∅ отверстия шпинделя: 80 мм
- Расстояние между центрами: 1000 мм
- Мощность: 7,5 (10 л.с.) S1 кВт
- Масса: 2750 кг
- Напряжение: 400 В
- Характеристики
- Описание
- Отзывы (0)
- Задать вопрос
-
Характеристики
Технические характеристики
Модель
GH-1440W3 DRO
Артикул 380 В с УЦИ
50000720T
Диаметр обточки над станиной / gap
356 мм (508 мм)
Диаметр обточки над суппортом
216 мм
Расстояние между центрами
1015 мм
Частота вращения шпинделя, 12
40-1800 об/мин
Конус шпинделя
МК-5
Присоединение шпинделя, Camlock
D1-4 (DIN 55029)
Проходное отверстие шпинделя
40 мм
Макс. размер резца
16 х 16 мм
Ход продольного суппорта
990 мм
Ход поперечного суппорта
162 мм
Ход верхнего суппорта
89 мм
Пиноль задней бабки
МK-3
Ход пиноли задней бабки
120 мм
Продольная подача
0,04 - 0,6 мм/об (48)
Поперечная подача
0,07 - 0,345 мм/об (48)
Метрическая резьба
0,4 - 7,0 мм (22)
Дюймовая резьба
4 - 56 TPI (28)
Диапазон неподвижного люнета
95 мм
Диапазон подвижного люнета
70 мм
Расстояние между направляющими
267 мм
Выходная мощность
2,2 кВт / S1 100%
Потребляемая мощность
4,25 кВт / S6 40%
Габаритные размеры (ДхШхВ)
1873 х 750 х 1200 мм
Масса
1005 кг
Принадлежности
Артикул
Описание
321430
4-х кулачковый патрон Ø200 мм
321431
Однопозиционный резцедержатель
321449
3-х кулачковый патрон Ø160 мм
321520
Устройство для обточки конусов
465303
Вращающийся упорный центр МК-3
650014
Набор из 16 цанг Ø1/8''-1 1/16'' для 50000191
956600A
Резцедержатель MultiFix
956634
Держатель токарного резца MultiFix AD 2090
956656
Держатель расточного резца MultiFix АН 2085
956666
Держатель расточного резца MultiFix AJ 3080
956715
Втулка MultiFix MK-1 AL 130
956716
Втулка MultiFix МК-2 AL 230
50000190
Набор из 17 цанг Ø3-25 мм для 50000191
50000191
Цанговый патрон для цанг 50000190
IT160400
Патрон 3-х кулачковый Ø160 мм с прямыми и обратными цельными кулаками
IT160401
Комплект прямых цельных каленых кулачков для патрона Ø160 мм
IT160402
Комплект обратных цельных каленых кулачков для патрона Ø160 мм
IT160403
Комплект цельных сырых кулачков для патрона Ø160 мм
-
Описание
Описание:
-
Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
-
Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна
-
Коробка передач позволяет нарезать резьбу без замены шестерен
-
Механизм привода шпинделя постоянно работает в масляной ванне
-
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
-
Автоматическая подача продольного и поперечного суппорта
-
Регулировка зазоров направляющих при помощи клиновых планок
-
Регулируемая муфта ходового винта
-
Толчковый режим работы шпинделя
-
УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Стандартная комплектация:
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Подвижный и неподвижный люнеты

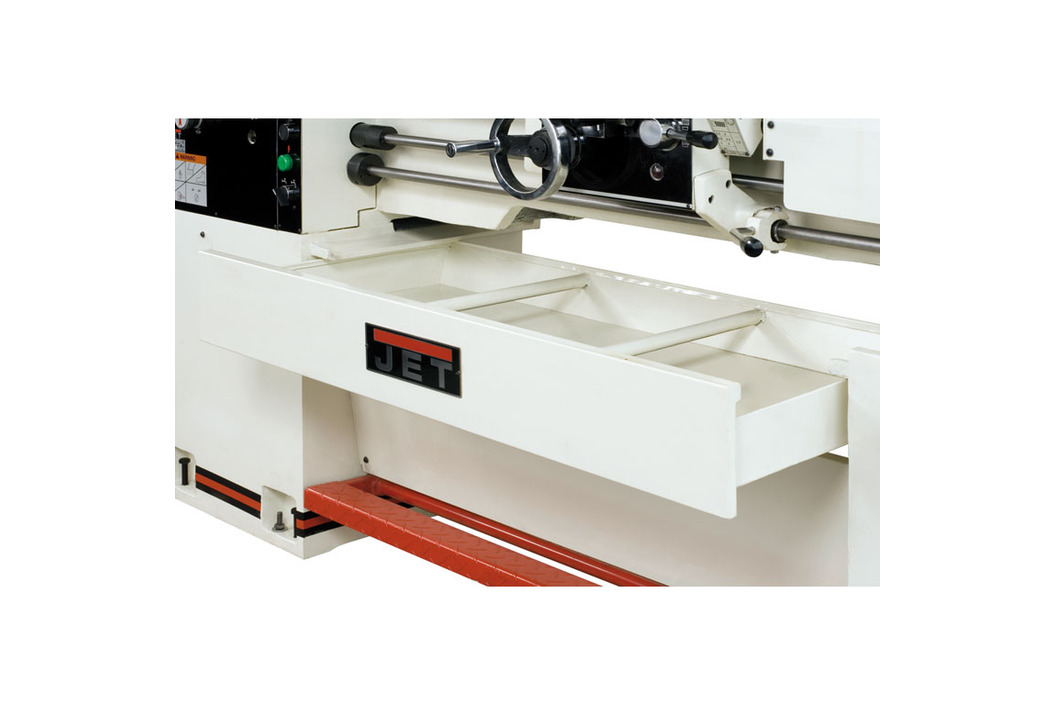

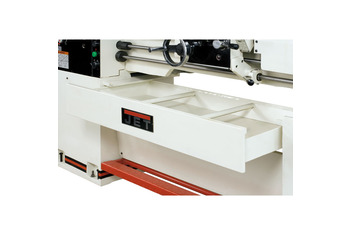

- Поддон для сбора стружки
- Ножной тормоз шпинделя
- Система подвода СОЖ
- Лампа местного освещения
- Указатель резьбы
- Регулируемые опоры
- Упор продольного перемещения
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- Съемный мостик направляющих, gap
-
-
