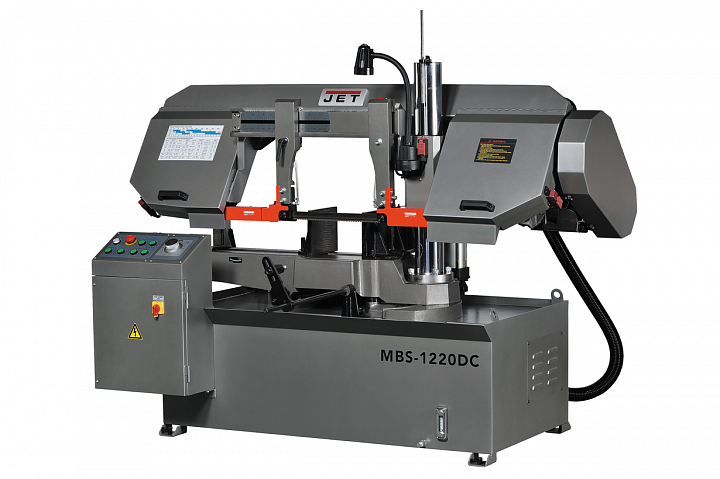

JET MBS-1220DC Колонный ленточнопильный станок

Описание

ОСОБЕННОСТИ MBS-1220DC:

• Станок колонного типа
• Двухстоечная схема обеспечивает более производительное резание и равномерное усилие подачи
• Полуавтоматический, высокопроизводительный станок для резки труб,
• профилей и заготовок сплошного сечения из черных и цветных металлов
• Работа с полотном шириной 34 мм
• Поворотная пильная рама станка позволяет отрезать заготовки под углом до 45°
• Мощный двигатель предназначен для работы в режиме длительной нагрузки
• Мощный редуктор для длительного срока службы
• 4-х скоростной режим движения ленточного полотна
• Комбинированные подшипниковые узлы направляющих полотна
• Легкая регулировка высоты подъема рамы
• Мощное усилие гидравлической губки тисков обеспечивает надежную фиксацию
• заготовки
• Легкое управление, циклические операции
• Встроенная система подачи СОЖ
• Система гидравлики

Модель MBS-1220DC представляет собой модельный ряд ленточнопильных станков колонного типа, в которых вертикальное движение консоли осуществляется вдоль колон. Наличие двух стоек позволяет вести длительную обработку на повышенных режимах подачи консоли. Станок имеет поворотную пильную раму, позволяющую осуществлять обработку заготовок диаметром 300 мм под прямым углом и 255 мм при левом повороте рамы под углом 45 ⁰. Оборудование используется для промышленных серийных работ, способно выполнять обработку металлических круглых заготовок большого диаметра, заготовок прямоугольного сечения. Станок имеет гидравлическую систему, обеспечивающей движение консоли по вертикали, позволяющей использовать в конструкции гидравлические тиски мощного прижимного действия. Технологические возможности станка позволяют выполнять полный цикл обработки заготовок в полуавтоматическом режиме.

Ленточнопильный станок колонного типа тиски, губки которого осуществляют дожим заготовок с помощью гидроцилиндра.

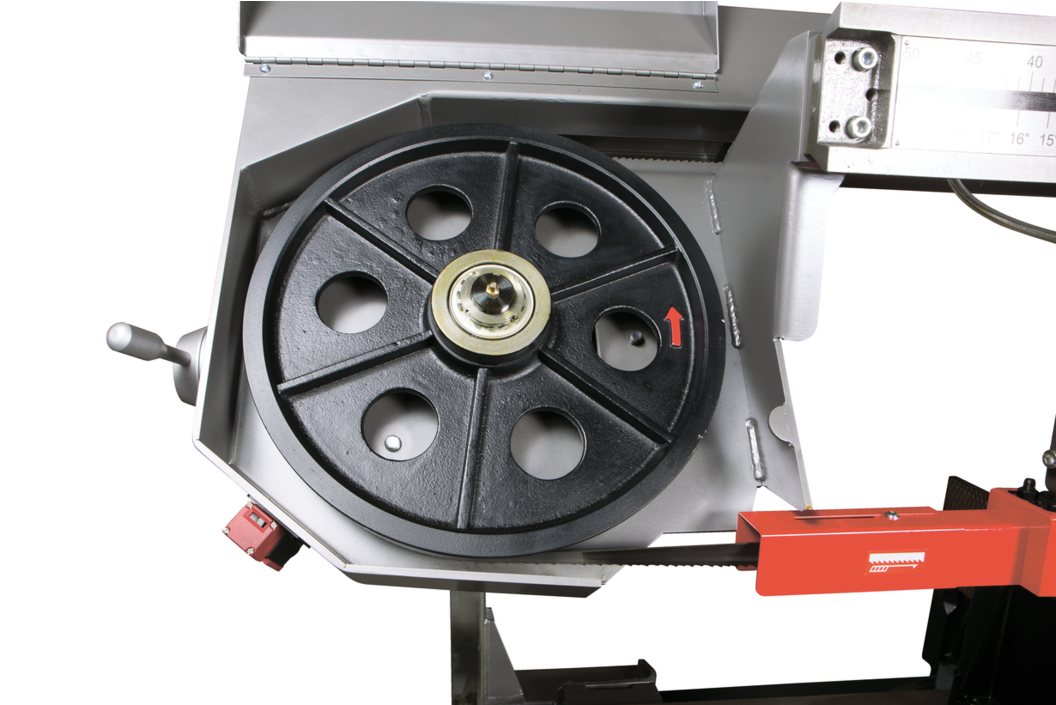

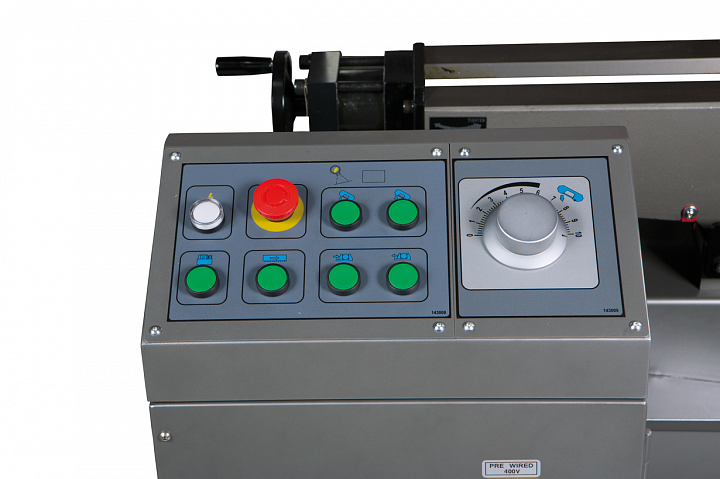

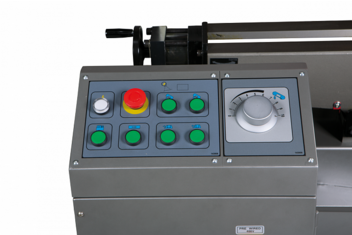

Модель MBS-1220DC оснащена мощным электродвигателем – 2.2 кВт, обеспечивающий с помощью редуктора плавное движение ленточного полотна. Наличие ременной передачи позволяет осуществлять работу станка в 4-х скоростном режиме. Диапазон скоростей составляет 22,40,58 и 84 м/мин, устанавливаемые в зависимости от жесткости материала заготовки. Управление работой станка осуществляется с пульта управления. Оборудование оснащено системой подачи СОЖ непосредственно в зону резания.

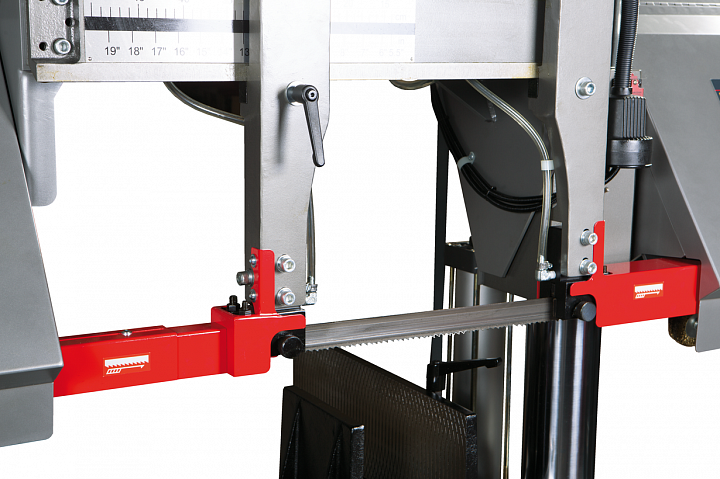

Тяжелая консоль перемещается в вертикальном положении, имеет направляющие, обеспечивающие проход полотна, предотвращающие уводку полотна в процессе работы. Направляющие имеют подшипниковую группу, благодаря которой осуществляется фиксация ленточного полотна в необходимом положении по отношению к обрабатываемой заготовке. Станок установлен на прочном и устойчивом основании. Вес всего оборудования составляет 645 кг.

Комплектация

Комплектация

• Биметаллическое ленточное полотно М42 34х1,1х3950 мм, 4/6 TPI

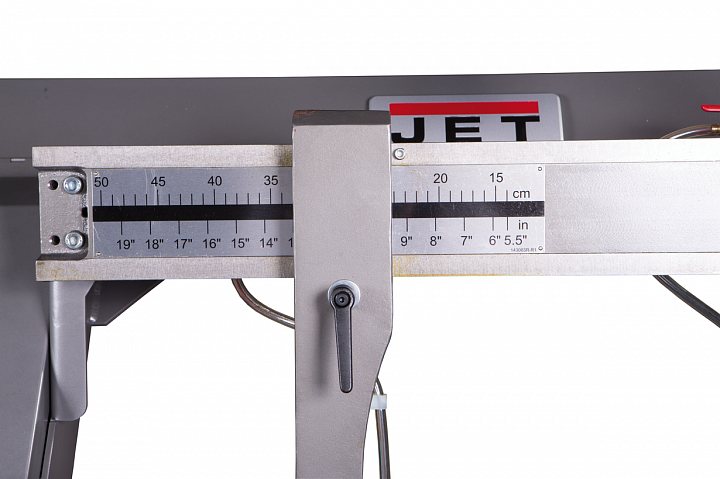

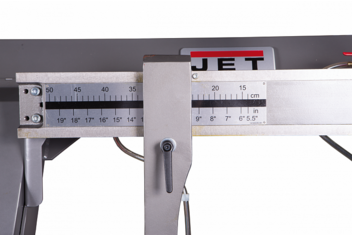

• Регулируемый концевой упор
• Автоматический выключатель окончания распила
• Гидравлическая система подъема-опускания пильной рам
